Dual BN-220 BN220 BN880 BN-880 GPS GLONASS Module d’antenne M8030 TTL niveau pour RC Racing FPV Drone Quadcopter

26,4879,17

UGS : 4000976286378 Catégorie :

Description



  • Nom de marque: Readytosky
  • Origine: CN (Origine)
  • Matériau: Matériau composite
  • Recommande L’âge: 12 y
  • Pièces et accessoires RC: Batteries – LiPo
  • Pour le type de véhicule: Avions
  • Utiliser: Véhicules et jouets à télécommande
  • Périphériques/appareils de contrôle à distance: Télécommande
  • Numéro de Modèle: BN220 BN880 GPS Module

H1eae98aa2c39455089041fc9996fa861P





Module GPS BN-220:



Dimensions: 22mm x 20mm x 6mm
Poids: 5.3g
Connecteur: espacement de 1.00mm entre le siège patch à 4 broches


Spécification:

Caractéristiques électriques
Chipset : M8030-KT
Format de réception: GPS,GLONASS,BeiDou,QZSS et SBAS
Fréquence: GPS L1,GLONASS L1,BeiDou B1,SBAS L1
Canaux: 72 canaux de recherche

Sensibilité
Suivi: -167dBm
Réacquisition: -160dbm
Démarrage à froid: -148dbm
Démarrage à chaud: -156dbm

Précision
Position horizontale: activation SBAS de 2.0 m de ceinture de ceinture 2D RMS (ciel ouvert typique)
Vitesse: 0.1m/sec 95% (SA off)
Synchronisation: 1us synchronisé avec l’heure GPS

Temps d’acquisition
Démarrage à froid: 26s
Démarrage à chaud: 25s
Démarrage à chaud: 1s

Données et taux de mise à jour
Taux de Support: 4800bps à 921600bps, 9600bps par défaut
Niveau de données: TTL ou RS-232, niveau TTL par défaut
Protocole de données: NMEA-0183, par défaut NMEA-0183
GNSS unique: 1Hz-18Hz
GNSS simultané: 1Hz-10Hz, 1Hz par défaut

Limites de fonctionnement
Altitude : 50,000m Max
Vitesse: 515 m/s Max
Accélération: moins de 4g

Consommation d’énergie
VCC: tension cc 3.0V-5.5V, typique: 5.0V
Courant: Capture 50ma/5.0V
Température de fonctionnement: -40 °C ~ + 85 °C
Température de stockage: -40 °C ~ + 105 °C

Indicateur:
TX LED: bleu. La sortie de données, TX LED clignotant
LED PPS: rouge. LED PPS non brillante lorsque le GPS n’est pas fixé, clignotant lorsqu’il est fixé

Câblage:
GND, sortie TX, entrée RX, VCC(3.0v-5.5v)


Description des broches:


Broche

Nom du code PIN

E/s

Description

1

GND

G

Sol

2

TX

O

Sortie de données série.

3

RX

I

Entrée de données série.

4

VCC

I

Entrée d’alimentation cc 3.6V – 5.5V, typique: 5.0V





Description GPS BN-880:


Modèle: BN-880
Alimentation: tension DC 2.8V ~ 6.0V, typique: 3.3V ou 5.0V
Consommation: Capture 50ma à 5V
Format de réception: GPS,GLONASS,BeiDou
Canal de réception: 72 canaux de recherche
Sensibilité de réception: Trace -167dBm
Capture-148dBm
Temps de positionnement: démarrage à froid: avg26s
Démarrage à chaud: avg25s
Démarrage à chaud: avg3s
Précision de positionnement du niveau: 2m en plein vent
Fréquence de sortie: 1Hz-10Hz, 1Hz par défaut
Précision de la vitesse: 0.1 m/s (sans aide)
Précision d’accélération: 0.1 m/s (sans aide)
Caractéristiques dynamiques: hauteur maximale: 18000m
Vitesse maximale: 5153 m/s
Accélération maximale: 4G
Interface UART: Port UART: TXDA et RXDA
Taux de Support: 4800bps à 115200bps, 38400dps par défaut
Température de fonctionnement: -40-+ 85
Température de stockage: -40-+ 85
Dimensions: 28mm x 28mm x 10mm
Poids: 10g
Broches du Module: SDA,GND,TX,RX,VCC,SCL
Caractéristiques:
Module GPS, boussole à double Module
Avec boussole électronique IC HMC5883
Espacement de 1.25mm entre le siège patch à 6 broches



Paquet inclus: (envoyez-le selon votre choix)


1 pièce/2 pièces/3 pièces Module GPS BN-220 ou BN-880 avec câbles





H92ca9fef5ecb429ea5c29a552cef13f39

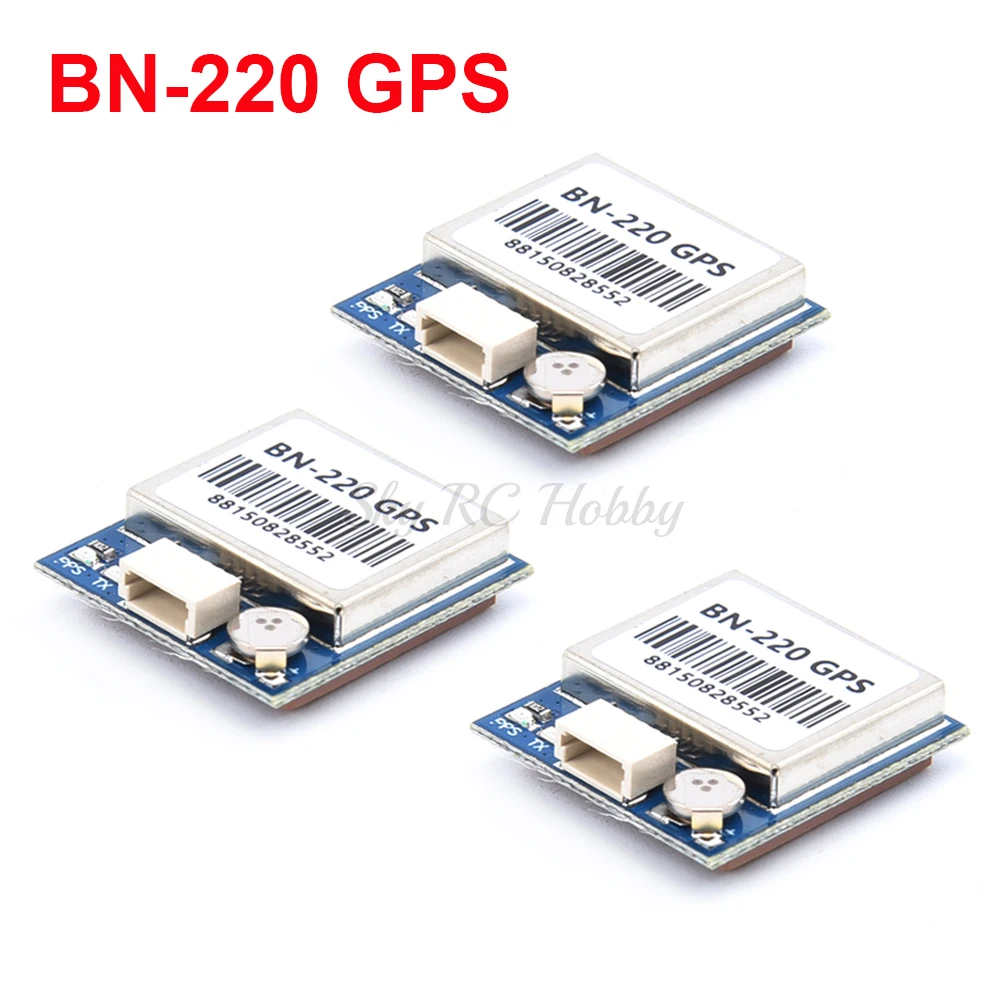

GPS BN-220:


S7e2005687485494a83bc08b061bbaed76S2efc77ded7d9482aafcd0d70d39cafd2ES85b0b62007f14f46a4dae5c05d66b0a33S72854b196bf1473a9b6e2d971cec8df1o

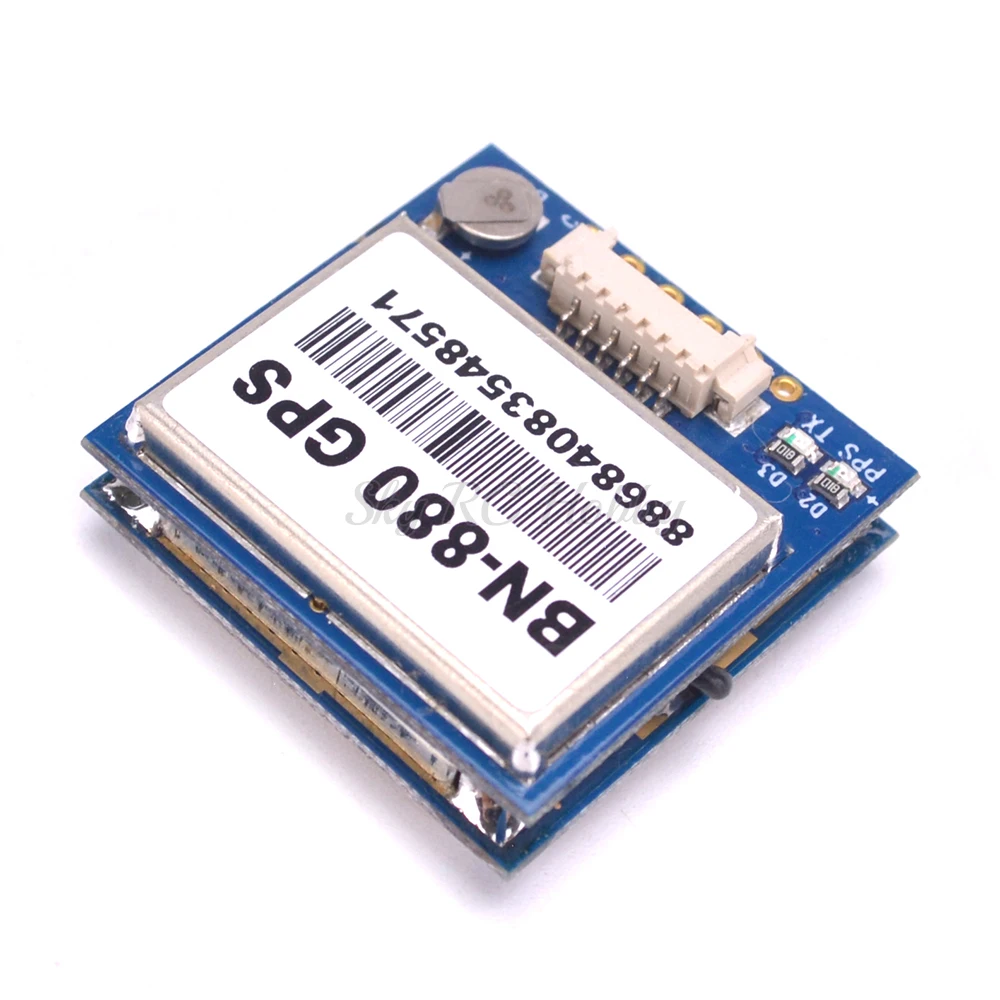

GPS BN-880:
S498a81d9c9124ac1912c4d1cb6738600TS37c32ed8932b48ec80cca6117f5aea4cZSab763583778d4ad79952b70fb3372863qS55e95795cd6347d6871637fbf5a6f5d6a







Informations complémentaires

Couleur

1PCS BN-220 GPS, 1PCS BN-880 GPS, 2PCS BN-220 GPS, 2PCS BN-880 GPS, 3PCS BN-220 GPS, 3PCS BN-880 GPS
